Checklist Kesiapan Jaringan sebelum Memasang Sistem AV-over-IP 4K

Secara ringkas, kesiapan jaringan perlu diperiksa melalui beberapa langkah berikut:

• Petakan perangkat dan jalur distribusi.

• Konfirmasikan format serta bitrate video.

• Hitung bandwidth pada setiap jalur.

• Periksa kapasitas switch dan uplink.

• Siapkan pengelolaan multicast.

• Tentukan VLAN dan alamat IP.

• Hitung kebutuhan port dan PoE.

• Periksa kabel dan media transmisi.

• Uji jaringan pada beban tertinggi.

• Dokumentasikan hasil pemeriksaan.

Sistem AV-over-IP 4K dapat membantu distribusi audio-video menjadi lebih fleksibel dibandingkan sistem HDMI point-to-point. Namun, kualitas sistem sangat bergantung pada kesiapan jaringan.

Artikel ini akan membahas pemeriksaan jaringan sebelum sistem AV-over-IP 4K dipasang, mulai dari pemetaan jalur distribusi, perhitungan bandwidth, kapasitas switch dan uplink, pengaturan multicast, VLAN, PoE, kabel, redundansi, hingga dokumentasi hasil pengujian.

Periksa Kesiapan Jaringan AV-over-IP 4K

Kesiapan jaringan AV-over-IP 4K perlu diperiksa secara sistematis sebelum perangkat dipasang. Pemeriksaan ini membantu memastikan jaringan mampu menangani distribusi stream video, kontrol perangkat, dan kebutuhan operasional tanpa bottleneck.

Solusi AV-over-IP Bolamas, AV-over-IP merupakan teknologi transmisi audio-video melalui jaringan Ethernet standar yang dapat menggantikan kabel HDMI point-to-point untuk kebutuhan seperti ruang meeting, institusi pendidikan, fasilitas publik, video wall, dan matrix switching.

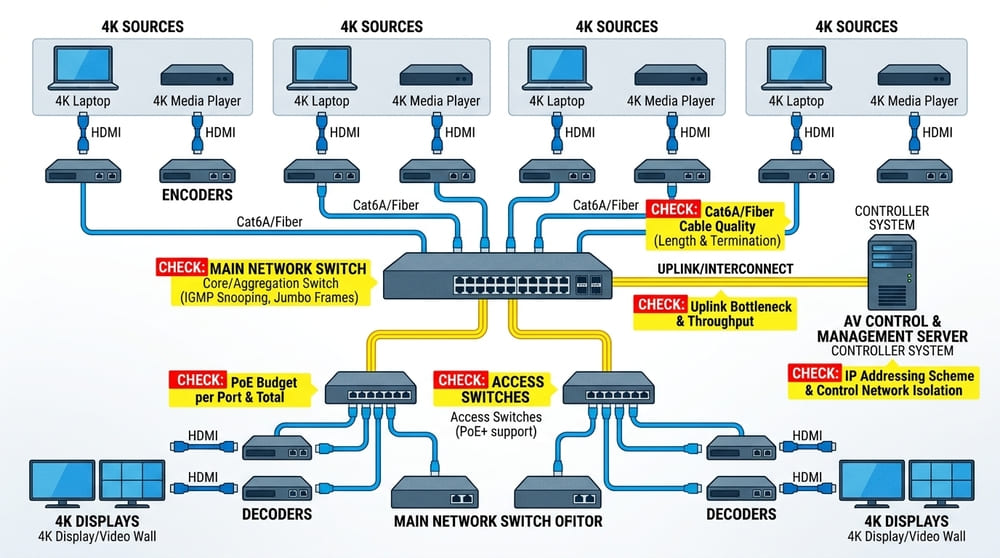

Petakan Perangkat dan Jalur Distribusi

Pemetaan perangkat dan jalur distribusi adalah langkah awal vital karena bandwidth AV-over-IP bergantung pada alur stream, bukan sekadar jumlah endpoint. Seluruh encoder, decoder, controller, display, dan switch perlu dicatat secara mendetail.

Untuk proyek ritel, kantor, fasilitas publik, command center, atau institusi pendidikan, pemetaan ini membantu memastikan setiap titik tampilan mendapat sinyal dari sumber yang benar.

Komponen	Data yang Perlu Dicatat	Tujuan Pemeriksaan
Encoder	Lokasi sumber video, resolusi, bitrate, port switch	Mengetahui asal stream
Decoder	Lokasi display, stream yang diterima, port switch	Mengetahui tujuan distribusi
Switch	Jumlah port, kecepatan port, uplink, PoE	Menilai kapasitas jaringan
Controller	Alamat IP, VLAN, akses pengelolaan	Memastikan kontrol sistem berjalan
Display	Lokasi, resolusi, skenario tampilan	Menyesuaikan distribusi output

Pemetaan ini juga membantu menentukan apakah satu switch cukup digunakan atau sistem membutuhkan beberapa switch dengan uplink yang lebih besar.

Konfirmasikan Format dan Bitrate Setiap Stream

Format dan bitrate setiap stream perlu dikonfirmasi sebelum menghitung kebutuhan bandwidth AV-over-IP. Resolusi 4K saja belum cukup sebagai patokan karena kebutuhan jaringan juga dipengaruhi frame rate, codec, chroma, kompresi, dan format perangkat.

Periksa spesifikasi teknis dari perangkat encoder dan decoder yang digunakan. Jika sistem memakai stream 4K uncompressed, kebutuhan jaringan akan berbeda dibandingkan stream terkompresi. Karena itu, jangan mengandalkan asumsi umum seperti “semua 4K sama beratnya”.

Hitung Bandwidth pada Setiap Jalur

Perhitungan bandwidth harus berpatokan pada jumlah stream yang melewati satu alur (link) secara bersamaan, bukan hanya menghitung total decoder atau display. Karena kebutuhan bandwidth bervariasi dari encoder ke switch, switch ke decoder, hingga uplink antarswitch, pemetaan beban pada setiap alur sangat penting untuk mencegah terjadinya kemacetan data (bottleneck).

1. Hitung Trafik pada Access Port

Access port menghubungkan endpoint secara langsung ke jaringan port encoder menangani stream keluar, sedangkan port decoder menerima stream untuk ditampilkan ke layar. Meski perhitungan bandwidth port ini relatif sederhana jika satu endpoint hanya memproses satu stream, seluruh lalu lintas data tambahan seperti audio, USB, RS232, IR, dan sinyal kontrol tetap wajib diperhitungkan.

2. Hitung Trafik pada Uplink

Uplink adalah jalur penghubung antarswitch atau dari switch access ke core/distribution switch. Jalur ini sering menjadi titik kritis karena beberapa stream dari banyak endpoint dapat melewati satu link yang sama.

Contohnya:

Skenario	Jumlah Stream Melewati Uplink	Bitrate per Stream	Total Trafik
3 sumber 4K dikirim ke ruang kontrol	3 stream	800 Mbps	400 Mbps
5 sumber 4K dikirim ke video wall	5 stream	800 Mbps	000 Mbps
8 sumber 4K aktif bersamaan	8 stream	800 Mbps	400 Mbps

Angka di atas hanya contoh perhitungan. Gunakan bitrate aktual dari perangkat yang dipakai agar hasilnya sesuai kondisi proyek.

3. Tambahkan Ruang Cadangan

Ruang cadangan diperlukan karena jaringan tidak hanya membawa stream utama. Masih ada overhead protokol, kontrol perangkat, kemungkinan ekspansi, dan variasi penggunaan di lapangan.

Sebagai rujukan perhitungan, AVIXA menjelaskan bahwa kebutuhan bandwidth video dapat dihitung dari elemen teknis seperti horizontal pixel, vertical pixel, frame rate, bit depth, channel warna, chroma decimation, dan overhead transport.

Rumus sederhana yang dapat digunakan:

Kebutuhan bandwidth link = total bitrate stream yang melintas + ruang cadangan

Contoh:

Komponen Perhitungan	Nilai Contoh
Total stream yang melewati uplink	4 stream
Bitrate per stream	800 Mbps
Total trafik	200 Mbps
Ruang cadangan 25%	800 Mbps
Total kebutuhan link	000 Mbps

Periksa Kapasitas Switch dan Uplink

Kapasitas switch dan uplink perlu diperiksa terpisah karena port yang terlihat cukup banyak belum tentu mampu menangani seluruh trafik AV-over-IP. Perhatikan access port, uplink, switching capacity, transceiver, dan kebutuhan ekspansi.

Sistem ini menggunakan arsitektur 10G standard Ethernet untuk transmisi 4K UHD uncompressed zero-latency. Produk AEGIS 4KPROIP-CBS mendukung skenario seperti video wall, multi-view, matrix switching, dan point-to-point setup.

Siapkan Pengelolaan Trafik Multicast

Pengaturan multicast menjaga efisiensi jaringan dengan memastikan stream AV-over-IP hanya terkirim ke port yang membutuhkan. Fitur IGMP Snooping membatasi distribusi stream khusus untuk port peminta, sementara IGMP Querier bertugas memelihara serta memperbarui data keanggotaan multicast di dalam jaringan.

1. Aktifkan IGMP Snooping

Fungsikan fitur IGMP Snooping agar switch hanya meneruskan stream ke decoder yang meminta, guna mencegah pemborosan bandwidth di seluruh port.

2. Tentukan IGMP Querier

Tentukan satu perangkat utama sebagai querier sesuai topologi jaringan untuk mencatat dan memperbarui status keanggotaan multicast secara konsisten.

3. Sesuaikan Pengaturan Multicast

Atur versi IGMP, Fast Leave, filtering, serta konfigurasi VLAN mengikuti spesifikasi dan kebutuhan perangkat yang digunakan.

Tentukan VLAN dan Alamat IP

Penerapan VLAN dan pengalamatan IP mempermudah pengelolaan, pemantauan, serta pemisahan stream AV-over-IP dari trafik lain seperti jaringan karyawan, tamu, atau CCTV. Meski pemisahan ini membuat tata kelola jaringan menjadi lebih rapi dan aman, perlu diingat bahwa VLAN berfungsi untuk segmentasi, bukan untuk menambah kapasitas bandwidth.

Catatan penting: VLAN tidak mengubah kapasitas bandwidth fisik sama sekali; jika uplink jaringan berkapasitas 1G, pembentukan VLAN baru tidak akan memperbesar daya tampungnya. Jika total kebutuhan stream melebihi batas tersebut, penanganannya harus dilakukan melalui peningkatan kapasitas uplink, penyesuaian topologi, atau perubahan arsitektur jaringan.

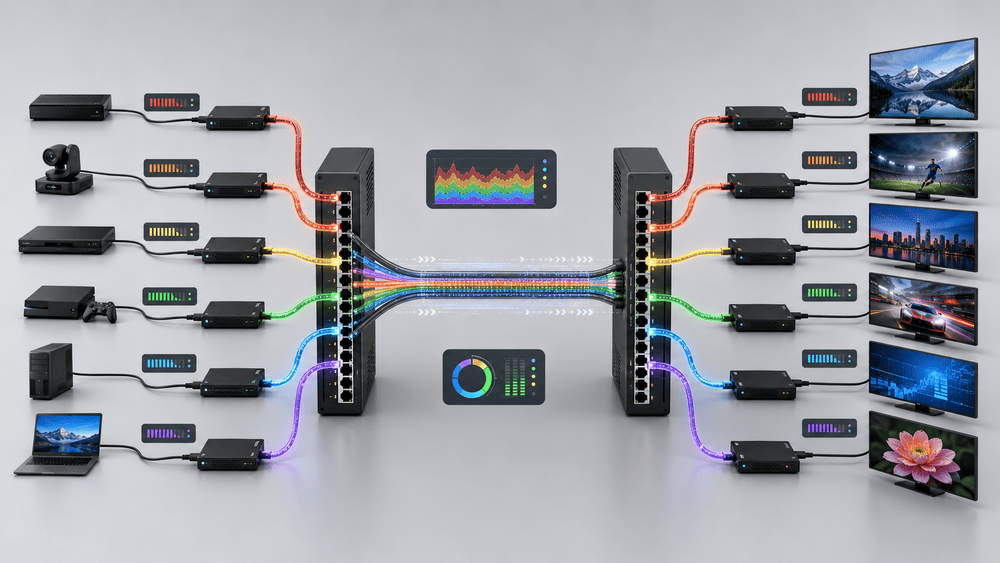

Hitung Kebutuhan Port dan Daya PoE

Kebutuhan port dan daya PoE perlu dihitung agar semua endpoint dapat terhubung dan mendapat daya sesuai spesifikasi dengan cara mencatat jumlah encoder, decoder, controller, kamera, panel kontrol, atau perangkat lain yang membutuhkan koneksi jaringan. Setelah itu, cocokkan dengan jumlah port dan kebutuhan PoE pada switch.

Perangkat	Jumlah	Kebutuhan Port	Kebutuhan PoE
Encoder	4	4 port	Sesuai model perangkat
Decoder	8	8 port	Sesuai model perangkat
Controller	1	1 port	Jika mendukung PoE
Cadangan ekspansi	2	2 port	Disesuaikan

Periksa Kabel dan Media Transmisi

Kabel dan media transmisi perlu diperiksa karena kualitas jalur fisik dapat memengaruhi kestabilan sistem AV-over-IP. Kabel yang tidak sesuai dapat menyebabkan error port, packet loss, atau performa yang tidak konsisten.

Periksa jenis kabel, panjang kabel, kualitas konektor, patch panel, jalur fiber, dan transceiver. Untuk sistem 4K atau 10G, media transmisi perlu mengikuti spesifikasi perangkat dan desain jaringan.

Siapkan Daya dan Redundansi Jaringan

Daya dan redundansi wajib disiapkan sesuai tingkat kritis sistem, terutama untuk fasilitas vital seperti command center atau ruang operasional. Proteksi melalui UPS, pendinginan rack, cadangan konfigurasi, redundant power, hingga jalur uplink cadangan perlu dipastikan guna meminimalkan risiko kecelakaan kerja atau gangguan saat terjadi mati listrik dan kegagalan switch.

Komponen	Yang Diperiksa	Tujuan
UPS	Daya dan durasi backup	Menjaga sistem tetap menyala saat listrik terganggu
Rack	Pendinginan dan kerapian perangkat	Mencegah panas berlebih
Konfigurasi	Backup switch dan controller	Mempercepat pemulihan saat perangkat diganti
Uplink cadangan	Jalur alternatif antarswitch	Mengurangi risiko single point of failure

Uji Jaringan pada Beban Tertinggi

Pengujian wajib dilakukan dalam kondisi operasional puncak untuk memastikan stabilitas sistem di area kritis seperti command center, kampus, atau area ritel sebelum digunakan secara penuh.

1. Jalankan Seluruh Stream secara Bersamaan

Aktifkan seluruh sumber video (termasuk resolusi 4K dan layout video wall terberat) sekaligus untuk memverifikasi tidak adanya frame drop serta memastikan akurasi perhitungan bandwidth.

2. Uji Perpindahan Stream

Lakukan switching sumber, pembaruan multiview, dan transisi video wall secara intensif untuk memastikan respons pergantian tampilan tetap lancar dan bebas delay.

3. Pantau Video dan Kondisi Jaringan

Saat pengujian berjalan, pantau kondisi video dan indikator jaringan apakah jaringan menunjukkan tanda beban berlebih. Jika indikator jaringan sudah tinggi saat pengujian, sistem mungkin membutuhkan penyesuaian sebelum digunakan secara rutin.

4. Uji Pemulihan Sistem

Uji pemulihan diperlukan untuk melihat respons sistem ketika terjadi gangguan terutama pada sistem yang digunakan untuk operasional penting atau area publik. Hasinya untuk membantu menentukan apakah jaringan sudah siap, perlu diperbaiki, atau harus dirancang ulang pada bagian tertentu.

Dokumentasikan Konfigurasi dan Hasil Pengujian

Dokumentasi konfigurasi dan hasil pengujian diperlukan agar sistem mudah dikelola setelah instalasi. Tanpa dokumentasi, troubleshooting akan lebih lama karena tim harus menebak jalur, port, IP, dan konfigurasi yang digunakan.

Gunakan Checklist Kesiapan Jaringan

Checklist kesiapan jaringan membantu tim mengambil keputusan akhir sebelum sistem AV-over-IP 4K dipasang. Hasil pemeriksaan sebaiknya tidak hanya berupa catatan teknis, tetapi juga status yang mudah dipahami oleh pemilik proyek.

• Pemetaan encoder, decoder, switch, dan display
• Bitrate setiap stream sudah dikonfirmasi
• Bandwidth access port dan uplink sudah dihitung
• Kapasitas switch dan uplink mencukupi
• IGMP Snooping dan multicast sudah direncanakan
• VLAN dan alamat IP sudah ditentukan
• Kebutuhan port dan PoE sudah dihitung
• Kabel dan media transmisi sesuai spesifikasi
• Daya dan redundansi sudah diperiksa
• Pengujian beban tertinggi sudah dilakukan

Gunakan tiga status berikut:

Status	Keputusan
Lulus	Jaringan siap digunakan
Perlu Penyesuaian	Jaringan siap setelah diperbaiki
Tidak Lulus	Jaringan perlu didesain ulang

Jika statusnya "Perlu Penyesuaian", jaringan dapat digunakan setelah perbaikan selesai. Namun, jika komponen vital seperti uplink, multicast, atau media transmisi dinyatakan "Tidak Lulus", perancangan ulang desain jaringan wajib dilakukan sebelum instalasi perangkat dimulai.

FAQ Seputar Jaringan AV-over-IP 4K

Berikut beberapa pertanyaan yang sering muncul saat tim IT atau pengelola fasilitas mulai menyiapkan jaringan untuk sistem AV-over-IP 4K.

1. Apakah AV-over-IP 4K Selalu Membutuhkan Jaringan 10G?

Tidak selalu, tergantung kompresi dan bitrate. Namun, jaringan 10G wajib dipertimbangkan untuk video 4K uncompressed atau lalu lintas stream berkapasitas tinggi.

2. Apakah Jaringan Kantor Dapat Digunakan untuk AV-over-IP?

Bisa, elama ketersediaan bandwidth, switch, dan fitur multicast mencukupi. Jika jaringan internal sudah padat, alokasi jaringan AV sebaiknya dipisah.

3. Mengapa IGMP Snooping Dibutuhkan?

Agar switch hanya meneruskan stream multicast ke port yang meminta, sehingga jaringan terhindar dari pemborosan trafik data.

4. Apakah VLAN Dapat Menambah Bandwidth?

Tidak. VLAN hanya memisahkan segmentasi trafik, bukan memperbesar kapasitas fisik link.

5. Bagaimana Cara Menghitung Bandwidth AV-over-IP?

Hitung total bitrate stream yang melewati setiap link secara bersamaan, lalu tambahkan ruang cadangan. Bandwidth_link = Σ bitrate_stream + overhead (ruang cadangan)

6. Kapan Sistem Membutuhkan Fiber?

Saat jarak antar-perangkat melebihi batas kabel tembaga (UTP), butuh kapasitas uplink besar, atau menghubungkan antargedung/rak utama.

Kesimpulan

Kesiapan jaringan AV-over-IP 4K wajib diukur berbasis data teknis—mulai dari bitrate, jalur stream, kapasitas switch/uplink, multicast, hingga uji beban puncak—bukan sekadar asumsi. Skala kecil cukup memerlukan penyesuaian switch dan multicast, sedangkan instalasi besar seperti video wall lintas lantai butuh kalkulasi detail sejak awal.

Apabila evaluasi menunjukkan status "Lulus", sistem siap diimplementasikan; jika "Perlu Penyesuaian", lakukan perbaikan terlebih dahulu; namun jika mayoritas "Tidak Lulus", perancangan ulang jaringan wajib dilakukan demi menjaga stabilitas sistem.
